Concebida para recolher amostras de sedimentos de fundos moles, como argila, silte ou lama.
Disponível em 3 tamanhos.
Amostra inalterada
As duas pás, acopladas a duas molas de torção e a uma caixa de área definida, permitem a obtenção de uma amostra praticamente não perturbada.
Acionador
Quando a draga atinge o fundo, o acionador é ativado por um cabo mensageiro, e a draga fecha, permitindo a recolha da amostra.
Tampas superiores
Durante a recolha, a draga permanece fechada e possui duas tampas superiores que impedem que a amostra seja levada pela água.
Novo Gatilho
Além de manter a draga Ekman aberta, permite fixá-la à linha principal.
O novo design facilita o carregamento da draga, que é feito abrindo os baldes e ligando-os ao gatilho. O gatilho é acionado pelos nossos cabos mensageiros.
Em águas pouco profundas, também é possível utilizar a nossa alavanca Ekman, substituindo assim o cabo mensageiro.

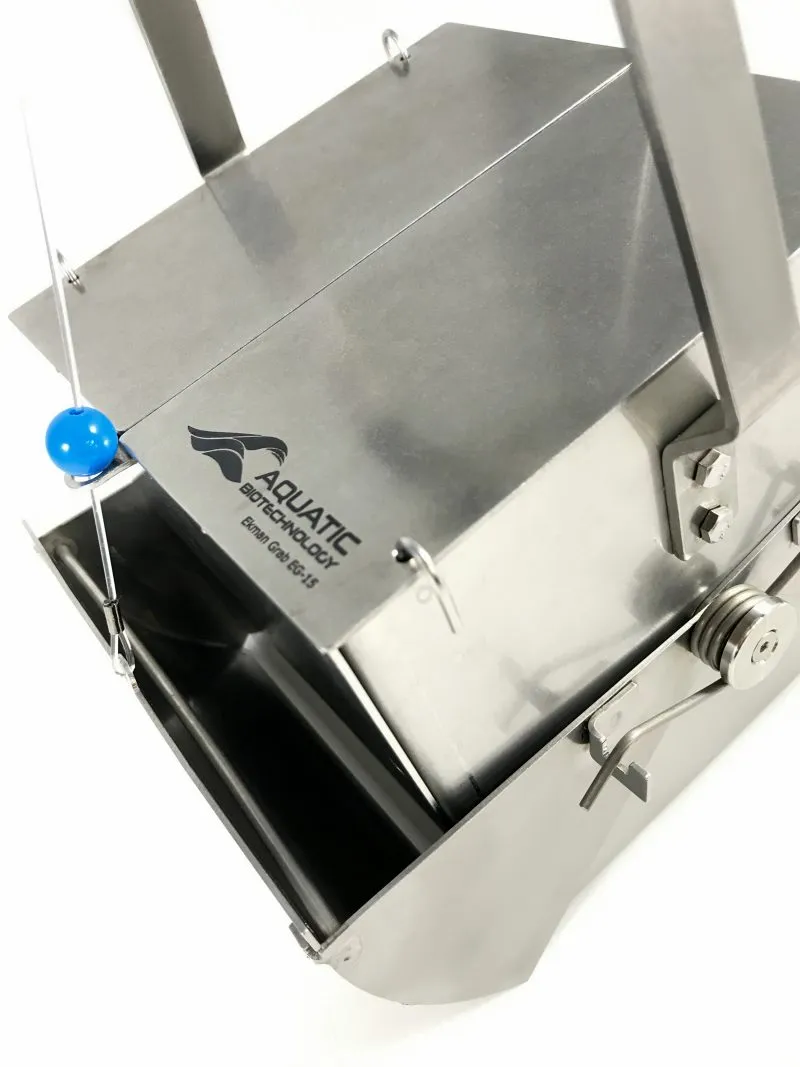

Draga Ekman EG em detalhe
Design
Possui uma pega central para facilitar a operação.
O novo mecanismo de disparo foi concebido para facilitar o carregamento da draga (é operado por um mensageiro). Permite também que a draga seja fixada à linha principal.
O seu design, com duas tampas na parte superior, impede que a amostra seja lavada durante a subida.
Materiais
Fabricado em aço inoxidável AISI 316, com alguns componentes em plástico.
Gatilho em acetal e aço inoxidável AISI 316.
Tamanhos
EG 15:
Volume 3L
Área de amostragem 15x15cm
Peso 3kg
Dimensões fechado (A x L x P) 330x190x200mm
TEG 15:
Volume 5L
Área de amostragem 15x15cm
Peso 3,5kg
Dimensões fechado (A x L x P) 410x190x200mm
EG 23:
Volume 12L
Área de amostragem 23x23cm
Peso 6kg
Dimensões fechado (A x L x P) 420x280x290mm
Acessórios
Bastão Ekman EG-15 de 1,5 m.
Mochila mensageiro MB.
