Para amostragem de fundos moles ou de dureza média.
Para que serve?
A draga Van Veen SG foi concebida para recolher amostras de sedimentos em água doce e salgada de fundos de dureza média ou baixa, como areia, cascalho, marga consolidada ou argila. É constituída por duas caçambas conectadas por uma dobradiça. Durante a descida, as duas caçambas permanecem separadas. Ao entrar em contacto com o fundo, o mecanismo de bloqueio é libertado e, quando o cabo principal é puxado para recolher a draga, os baldes fecham, permitindo a recolha da amostra.
Janelas superiores
Permitem a inspeção da amostra ou a recolha de uma subamostra antes da abertura da draga.
Não incluídas no modelo SG-200.
Mecanismo de bloqueio

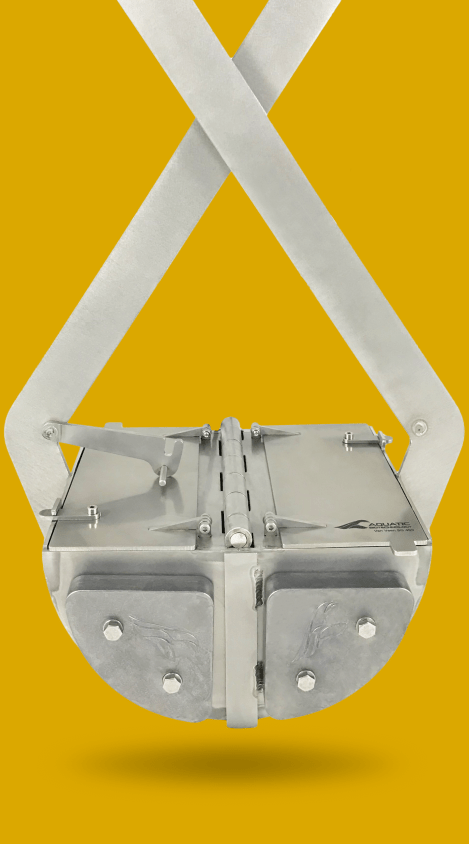

Draga Van Veen SG
Draga aberta
O mecanismo de bloqueio permite que a draga permaneça aberta durante a descida.
Draga fechada
Ao entrar em contacto com o fundo do mar, o mecanismo de bloqueio solta-se, permitindo que a draga se feche.
Draga Van Veen em detalhe
Design
Possui dois braços que permitem a abertura e fecho da draga, e inclui um cabo em aço inoxidável com uma guia para a linha principal.
Inclui um mecanismo de bloqueio que se liberta ao entrar em contacto com o fundo, permitindo o fecho da draga.
Possui janelas superiores que permitem a inspeção da amostra ou a remoção de uma subamostra (Não disponível no modelo SG-200). Inclui quatro pesos de chumbo concebidos para facilitar a entrada da draga no sedimento (Não disponível no modelo SG-200).
Materiais
Fabricado em aço inoxidável AISI 316.
Peso de chumbo.
Tamanhos
SG-200:
Volume 1,4 L
Área de amostragem 200 cm²
Peso 3 kg
Dimensões fechado (A x L x P) 380 x 240 x 155 mm
SG-400:
Volume 5 L
Área de amostragem 400 cm²
Peso do chumbo 4 x 1,2 kg
Peso 11 kg
2 janelas
Dimensões fechado (A x L x P) 550 x 340 x 220 mm
SG-1000:
Volume 15 L
Área de amostragem 1000 cm²
Peso do chumbo 4 x 5 kg
Peso 42 kg
4 janelas
Dimensões fechado (A x L x P) 870 x 530 x 340 mm
